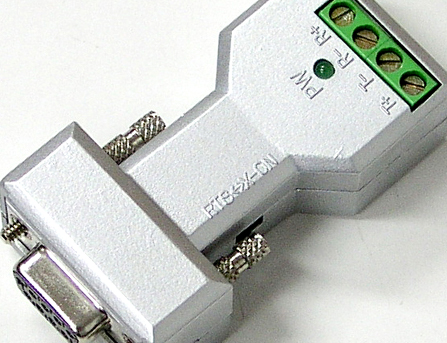

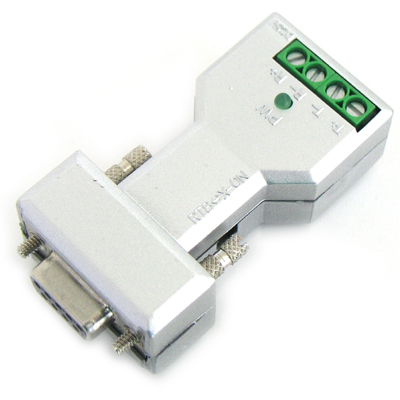

▒ RS 485 컨버터 9P [LC-485S] ▒
- RS 232C -> RS 485 방식으로 변환시키는 컨버터입니다.
- 232C는 9pin으로 구성됨
- 전원공급 작동방식으로 DC 5V, 600mA, 3.5￠아답터로 구성됨
▒ 제품 특징
- RS232C 방식의 신호를 RS-485 및 RS-422 방식으로 변환 시키는 컨버터입니다.
- 시리얼 연장 케이블을 이용하거나 장비 Port에 직접 연결이 가능함(DCE)
- 크기가 초소형이라 설치 및 사용이 용이하며, 최대 1.2Km까지 Data 전송이 가능합니다.
- RTS 신호를 제어하여 1:n 대 까지 연결사용이 가능한 Multidlop방식
- 전화선 4가닥(Full) 또는 2가닥(Half)으로 송, 수신이 가능합니다.
- PS/2 또는 USB Port전원을 이용하여 사용 가능함.
▒ 제품 제원
- 사용전원 : DC 5V/600mA 이상
- RS-232C 측 : DCE MODE
- 485, 422 측 : 4Pin 터미널(4Wire / 2Wire)
- 상태표시 : Power LED
- 멀티드롭 제어 : RS-232C, RTS신호
- 사용거리 및 속도 : 최대 1.2Km, 속도 : 2.5Mbps
- 외형크기 : 68mm * 35mm * 22mm
▒ 제품 연결 코넥터

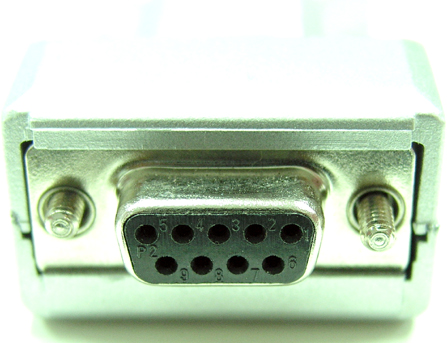

(RS232 9Pin)

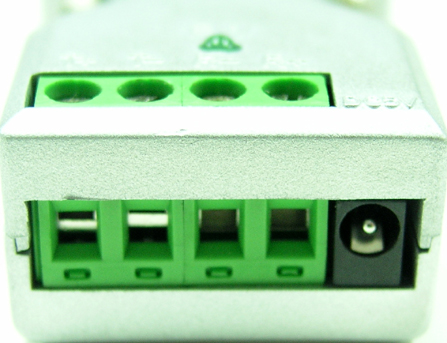

(RS485 연결단자)

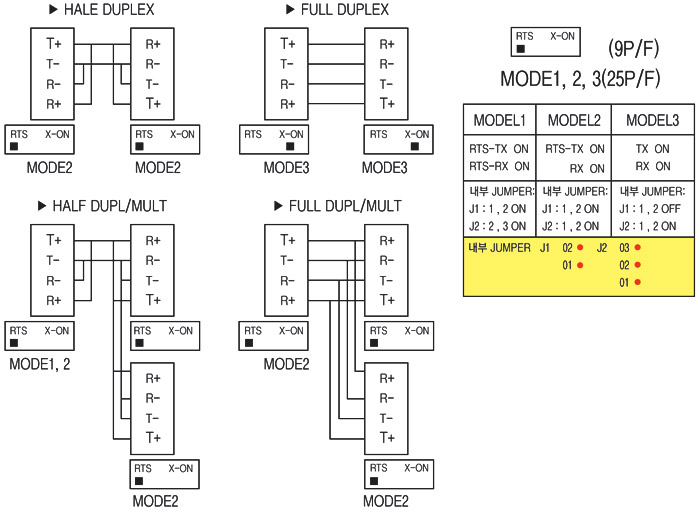

▒ 회선 연결상태
